Thông qua vòng trượt
Các tính năng mạnh mẽ của Bytune qua vòng trượt lỗ
- Công nghệ bàn chải tiếp xúc đa điểm tiên tiến đảm bảo tiếp xúc đáng tin cậy với ma sát thấp.
- Vỏ kim loại để bảo vệ tốt hơn.
- Thiết kế cấu trúc tích hợp, cài đặt dễ dàng.
- Kích thước lỗ từ 3 mm đến 300mm tùy chọn.
- Tốc độ định mức: 300 ~ 5, 000 RPM.
- Dòng điện tiêu chuẩn: 0 ~ 20a.
- Điện áp tiêu chuẩn: 0 ~ 600VAC/VDC.
- Mạch số: 0 ~ 300 Mạch tùy chọn.
- Nhiệt độ làm việc: -40 độ -+100 độ
- Xếp hạng IP: Mức bảo vệ cao hơn, lên đến IP68
- Ethernet tương thích, hoặc lai với các kênh điện và khí nén.
- Màu sắc dây: đa màu tùy chọn, như đen, đỏ, vàng, xanh lá cây, xanh dương và trắng.
- Ngoài ra: Bất kỳ tính năng đặc biệt nào như chống thấm nước, chống seismic và chống va đập.
Tùy chỉnh có thể chấp nhận được cho kích thước lỗ, kênh, tùy chọn tải, độ dài cơ thể, mạch số, dòng điện & điện áp và tốc độ định mức, v.v. Dựa trên các mô hình tiêu chuẩn!
Tiêu chuẩn bytune thông qua các vòng trượt lỗ
|
Người mẫu |
Hình ảnh |
NHẬN DẠNG |
Od |
Chiều dài |
Nhẫn |
Hiện hành |
Điện áp |
Tốc độ định mức |
|
|
3 mm |
18 mm |
12-20 mm |
Ít hơn hoặc bằng 8 |
2A, |
380vac/dc 600VAC/DC Tùy chọn |
300 vòng / phút |
|
|
|
4mm |
22 mm |
20-27 mm |
Ít hơn hoặc bằng 12 |
2A, |
380vac/dc 600VAC/DC Tùy chọn |
300 vòng / phút |
|
|
|
9 mm |
32mm |
28 ~ 50mm |
Ít hơn hoặc bằng 20 |
2A trở lên |
Nhỏ hơn hoặc bằng 380V |
300 vòng / phút |
|
|
|
10 mm |
24 mm |
28,4 ~ 57.2mm |
Ít hơn hoặc bằng 24 |
2A |
Nhỏ hơn hoặc bằng 380V |
300 vòng / phút |
|
|
|
12,7mm |
35 mm |
24 ~ 72mm |
Ít hơn hoặc bằng 24 |
2A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
|
12,7mm |
56 mm |
(mm) 2a/5a: 20+2. 3 × số 10a: 20+2. 8 × Số 20a/15a: 20+3. 8 × Số |
Ít hơn hoặc bằng 48 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
1000 vòng / phút |
|
|
|
13 mm |
64 mm |
(mm) 5A: 20+2.3×A 10A: 20+2.8×A 15A:20+3.8×A |
|
5A, 10A, 15A, 20A hoặc các vòng kết hợp để có được dòng điện cao hơn |
380V, 600V tùy chọn |
1000 vòng / phút |
|
|
|
25,4mm |
86 mm |
(mm) 2a/5a: 24. 15+3. 15 × Số 10a: 24. 15+3. 85 × Số 20A/15A: 24. 15+4. 65 × Số |
Ít hơn hoặc bằng 72 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
1000 vòng / phút |
|
|
|
33 mm |
92 mm |
Mm 5A : 24.15+3.35×A 10: 24.15+4.05×A 15/20A: 24.15+4.85×A |
Ít hơn hoặc bằng 72 |
5a, 10a, 20a, 30a trở lên |
Nhỏ hơn hoặc bằng 380V, 600V tùy chọn |
1000 vòng / phút |
|
|
|
35 mm |
91mm |
15+4.5×A |
Ít hơn hoặc bằng 72 |
5a, 10a, 15a, 20a trở lên |
240V, 380V, 600V tùy chọn |
1000 vòng / phút |
|
|
|
38 mm |
99m |
(mm) 2a/5a: 24. 15+3. 35 × Số 10a: 24. 15+4. 05 × số 20A/15A: 24. 15+4. 85 × Số |
Ít hơn hoặc bằng 72 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
1000 vòng / phút |
|
|
|
50 mm |
120 mm |
(mm) 2a/5a: 30. 2+3. 3 × Số 10a: 30. 2+4 × Số 20A/15A: 30. 2+4. 8 × Số |
Ít hơn hoặc bằng 72 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
1000 vòng / phút |
|
|
|
60 mm |
130 mm |
(mm) 2a/5a: 30. 2+3. 3 × Số 10a: 30. 2+4 × Số 20A/15A: 30. 2+4. 8 × Số |
Ít hơn hoặc bằng 96 |
2A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
|
|
70 mm |
155 mm |
(mm) 2a/5a: 32. 8+3. 3 × số 10a ~ 20a: 30. 2+4. 8 × Số |
Ít hơn hoặc bằng 96 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
80 mm |
160 mm |
(mm) 2a/5a: 34. 8+3. 3 × số 10a ~ 20a: 34. 2+4. 8 × Số |
Nhỏ hơn hoặc bằng 120 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
|
96 mm |
185 mm |
(mm) 40+5 × số |
Nhỏ hơn hoặc bằng 120 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
|
106mm |
168mm |
(mm) 42+3 × không có vòng |
|
5A, 10A, 15A, 20A hoặc các vòng kết hợp để có được dòng điện cao hơn |
Nhỏ hơn hoặc bằng 380V, 600V tùy chọn |
|
|
|
|
120 mm |
210 mm |
(mm) 49+6 × số |
Nhỏ hơn hoặc bằng 120 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
BTH135230 |
|
135 mm |
230 mm |
(mm) 52+6 × số |
Nhỏ hơn hoặc bằng 120 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
150 mm |
250 mm |
(mm) 60+6 × số |
Nhỏ hơn hoặc bằng 120 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
|
190 mm |
340mm |
(mm) 65+6 × số |
Nhỏ hơn hoặc bằng 120 |
5A, 10A, 15A, 20A |
380vac/dc 600VAC/DC Tùy chọn |
500 vòng / phút |
|
|
|
3-500 mm |
|
theo yêu cầu |
300 |
Nhỏ hơn hoặc bằng 600a |
380vac/dc 600VAC/DC Tùy chọn |
Nhỏ hơn hoặc bằng 5, 000 RPM |
Đặc trưng qua vòng trượt lỗ
-
![ISDN và vòng trượt Ethernet cho ứng dụng quân sự]()
BTH3899-0440-01E-01I-10SISDN và vòng trượt Ethernet cho ứng dụng quân sựCông suất caoHơn
ISDN với Ethernet
Dữ liệu probus / canbus -
![Vòng trượt Gigabit Ethernet]()
BTH60130-0320-01E -
![Lager qua vòng trượt lỗ]()
BTH106168Lager qua vòng trượt lỗ● ID 106mm, OD 168mmHơn
● Đa kênh, che chắn đáng tin cậy
● Đối với năng lượng gió, khoan, thiết bị khai thác, v.v. ... -
![Thông qua vòng trượt với kích thước được chỉ định]()
BTH3591Thông qua vòng trượt với kích thước được chỉ định● ID 35mm, OD 91mmHơn
● Công suất cao, nhiệt độ cao
● Đối với máy thực phẩm, máy đóng gói, v.v. -
![Thông qua vòng trượt lỗ cho ăng -ten vệ tinh]()
BTH3392Thông qua vòng trượt lỗ cho ăng -ten vệ tinh● ID 33mm, OD 92mmHơn
● Công suất và tín hiệu 30A, với các đầu nối
● Đối với ăng -ten, tuabin gió, nền tảng quay, v.v. -
![Gigabit Ethernet qua vòng trượt lỗ]()
BTH1364Gigabit Ethernet qua vòng trượt lỗ● ID 13mm, OD 64mmHơn
● Kích thước theo yêu cầu, năng lượng và tín hiệu
● Đối với hàng không vũ trụ, máy dò, chế độ tự động trong phòng thí nghiệm, vv -
![Vòng trượt thu nhỏ với lỗ khoan]()

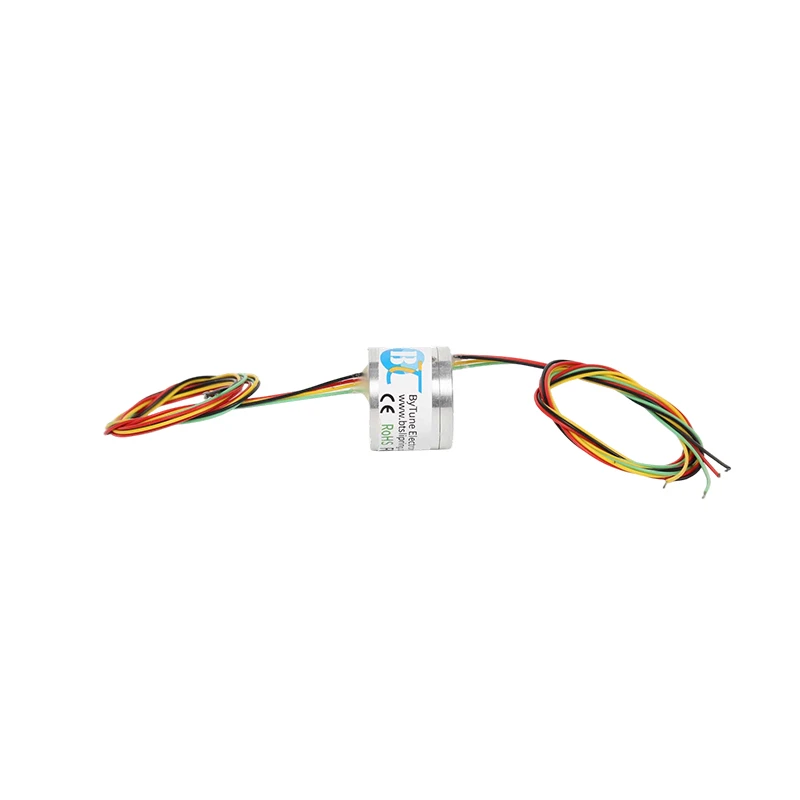

BTH1024Vòng trượt thu nhỏ với lỗ khoan● ID 10 mm, OD 24mm, 2AHơn
● Sức mạnh hoặc tín hiệu, lỗ bên trong thu nhỏ
● Đối với các thiết bị y tế, phần cứng thông minh, v.v. -
![Nhẫn nhỏ qua vòng bỏ lỗ cho dụng cụ chính xác]()
BTH0932Nhẫn nhỏ qua vòng bỏ lỗ cho dụng cụ chính xác● ID 9 mm, OD 32mmHơn
● Chuyển tín hiệu nhạy cảm
● Đối với đầu dò siêu âm, dụng cụ chính xác, v.v ... ...
Tùy chỉnh qua các vòng trượt lỗ
Tại Bytune, chúng tôi làm việc chặt chẽ với các đối tác của mình để thiết kế các giải pháp vòng trượt tùy chỉnh phù hợp với yêu cầu của bạn. Cho dù bạn cần truyền tín hiệu chuyên dụng, các tham số cụ thể, kích thước cực đoan hoặc các giải pháp môi trường đầy thách thức, các kỹ sư nhóm R & D của chúng tôi những gì bạn cần.
Thảo luận về ứng dụng của bạn với chúng tôi
Một góc của các ứng dụng
Thông qua vòng trượt cho máy bao bọc
- BTH2586
- Id 25,4mm, od 86 mm
- 24 kênh
- 10A & 5A
- 1000 vòng / phút
- IP 65
Tính năng: Dây với bảo vệ ống; 2 ~ 3 mét chiều dài dây
Nhận báo giá tùy chỉnhThông qua vòng trượt cho bánh xe Ferris
- Bth 60130-0320
- ID 60mm% 2c OD 130mm
- 3 kênh, 20a
- Cáp bọc với 3 lõi
- Chiều dài dây 3 mét
- IP65
Các tính năng: Màu sắc được chỉ định, cáp bọc với IP65 để chống thấm nước
Nhận báo giá tùy chỉnhThông qua vòng trượt cho cần cẩu
- Bth 1256-1810
- ID 12,7mm, OD 56mm
- 12 hoặc 18 kênh
- 10A
- 300 vòng / phút
- IP 65
Các tính năng: Chứng minh nước, 12+ kênh, chiều dài dây dài như 3 mét
Nhận báo giá tùy chỉnhVòng trượt tùy chỉnh để xử lý mateiral
- Bth 3899-1210
- ID 38,1mm% 2c OD 99mm
- 12+ Kênh
- 10a với một số kênh cho tín hiệu
- 300 vòng / phút
- IP 54
Các tính năng: Tuổi thọ dài, tương thích với tín hiệu điều khiển nhạy cảm, đôi khi một số vòng trượt được gắn trên một máy
Nhận báo giá tùy chỉnh
Tại sao chọn Bytune làm nhà sản xuất vòng trượt qua lỗ của bạn
Chúng tôi có 27 năm kinh nghiệm trong các vòng trượt tiêu chuẩn sản xuất và tùy chỉnh. Bằng cách hợp tác với chúng tôi, bạn sẽ được hưởng lợi từ chuyên môn đã được chứng minh, thiết kế sáng tạo và giải pháp đáng tin cậy của chúng tôi.
Ưu điểm của chúng tôi
- Gần 30 năm kinh nghiệm.
- Đội ngũ kỹ thuật cao cấp.
- Giải pháp linh hoạt với giá cạnh tranh.
- Đảm bảo sau dịch vụ.
- Các trường hợp thành công mạnh mẽ với các công ty nổi tiếng.
Chất lượng đảm bảo
- Kiểm soát chất lượng từ nguyên liệu thô.
- Kiểm tra 100% trước khi đóng gói.
- Được chứng nhận với ISO9001, SGS, CE, FCC, ROHS, GJB9001A.
- Chúng tôi thực hiện nhiều bài kiểm tra chất lượng (SEM trên bề mặt tiếp xúc của RING, phát hiện thay đổi điện trở động, kiểm tra giao thoa truyền tín hiệu, v.v.) để đảm bảo.
Chúng tôi hoàn toàn tuân theo các tiêu chuẩn chất lượng:
Tiêu chuẩn rung: MIL-STD -810 g
Tiêu chuẩn sốc: MIL-STD -810 g
Các tiêu chuẩn EMI & EMC: MIL-STD -461 f
Cung cấp ổn định
- Dây chuyền sản xuất vòng 3 và 2 nhà máy.
- Gia công CNC trong nhà cho các thành phần vòng trượt hoàn hảo.
- Hoàn thành dây chuyền lắp ráp vòng trượt tự động.
- Vòng trượt cung cấp cho các quốc gia 120+.
Giao hàng nhanh
- Phản hồi trong vòng 8 giờ
- Các mẫu tiêu chuẩn trong 1 tuần
- Lô hàng hàng loạt trong 2 tuần với dự báo
- Lô hàng theo chuyến bay, 3 ~ 5 ngày đến cửa
- Lô hàng theo dõi mọi thời đại
- Thay thế miễn phí trong 3 tuần nếu vấn đề chất lượng
-
Bạn có bao nhiêu loại vòng trượt?Chúng tôi có thể cung cấp nhiều loại vòng trượt khác nhau, chẳng hạn như thông qua vòng trượt lỗ, vòng trượt riêng biệt, vòng nang, vòng trượt pancake, vòng trượt khí nén, vòng trượt thủy ngân, vòng trượt bàn chải carbon, thiết bị truyền hiện tại và vòng trượt tùy chỉnh, v.v.
-
Thời gian giao hàng của vòng trượt là bao lâu?Các mẫu vòng trượt được phân phối trong vòng 1 tuần và các sản phẩm hàng loạt được phân phối trong vòng 4 tuần. Thời gian phân phối chung của các vòng trượt tùy chỉnh là 4-8 tuần.
-
Bao lâu của báo giá cho một vòng trượt tùy chỉnh?Chi phí của các vòng trượt tùy chỉnh phụ thuộc vào độ phức tạp của các vòng trượt, sự lựa chọn vật liệu và số lượng thứ tự. Bytune đảm bảo phản hồi dịch vụ trong vòng 24 giờ và sẽ cung cấp một báo giá chi tiết sau khi đánh giá.
-
Các tham số chính trong tùy chỉnh vòng trượt là gì?Thông số điện: Mạch, dòng điện/điện áp định mức, loại tín hiệu, tốc độ truyền dữ liệu. Các thông số cơ học: Kích thước lỗ, xếp hạng IP, tốc độ vận hành, nhiệt độ/độ ẩm hoạt động, các yêu cầu chống va chạm/tác động, phương pháp cài đặt.
-
Bạn có thể cung cấp các giải pháp OEM hoặc ODM không?Có, chúng tôi cung cấp các giải pháp OEM & ODM.
Tài nguyên
Cho dù bạn đang tìm cách có được công nghệ cơ bản của Ring Ring thông qua lỗ khoan, tìm kiếm các thông số kỹ thuật chi tiết hoặc khám phá những đổi mới mới nhất, các tài nguyên toàn diện của chúng tôi được hiển thị ở đây để hỗ trợ nhu cầu của bạn.
Những gì thông qua vòng trượt lỗ
Một số chi tiết về kích thước & kích thước của vòng trượt lỗ
Làm thế nào chúng ta có thể đảm bảo truyền tín hiệu ổn định của các vòng trượt qua lỗ?
Thông qua các ứng dụng vòng trượt lỗ trong các hệ thống truyền tải
Áp dụng các vòng trượt xuyên lỗ trong máy móc đóng gói.
Thông qua vòng trượt vs vs pancake slip vòng: sự khác biệt là gì?
